Upgrade Ihrer Maschinen

Nahezu jede Maschine, egal welches Fabrikat oder welches Alter, ist kompatibel zu ROLLFEED® Turning. Eine ausreichende Leistung der Maschine vorrausgesetzt.

rollfeed ® Turning ist aufgrund seines flexiblen und modularen Konzeptes auch auf Ihrer Bestandsmaschine anwendbar. Wir sind weder auf einen Maschinen-Typ, noch auf einen Hersteller, noch auf eine Maschinen-Art festgelegt. rollfeed ® Turning wurde bereits auf Vertikal- und Horizontal-Drehmaschinen der Hersteller EMAG, Okuma und Mazak erfolgreich eingesetzt. In der folgenden Tabelle sehen Sie verschiedene Maschinen-Typen, auf die rollfeed ® Turning adaptiert werden kann und eine Liste mit Bedarf und das Vorgehen zur Inbetriebnahme. Für weitere Fragen stehen wir Ihnen jederzeit gerne zur Verfügung: vandurit@vandurit.de oder +49 2171 34080.

BAZ / Multitask / Mill-Turn (dritte Achse vorhanden)

Bedarf:

  • quickchange (Capto) Werkzeughalter
  • rollfeed® Wendeschneidplatte

Inbetriebnahme:

  • Einmalig Werkzeuglage definieren (0° Lage der B-Achse und 0° Lage der Werkzeug-Spindel)
  • Einmaliges Einstellen der Spitzenhöhe über Y-Achse
  • Erstellung rollfeed® CNC Programm
  • rollfeed® Prozess starten
  • Maßkorrekturen erfolgen wie bisher über die Werkzeugkorrektur oder Nullpunktverschiebung

Drehmaschinen mit und ohne angetriebene Werkzeuge

Bedarf:

  • Konsole / Schnittstelle und Servomotor
  • Technische Anbindung zur CNC-Steuerung
  • rollfeed® Unit „DirectDrive“
  • quickchange (Capto) Präzisions-Werkzeugaufnahme
  • quickchange (Capto) Präzisions-Werkzeughalter
  • rollfeed® Wendeschneidplatte

Inbetriebnahme:

  • Unit z. B. auf Revolver, Werkzeugschlitten oder zu erstellender Montagefläche montieren und ausrichten
  • Werkzeuglage definieren (0° Lage der VQC Präzisionswerkzeugaufnahme)
  • Einmaliges Einstellen der Spitzenhöhe über Y-Achse oder Distanzscheibe unter der VQC Präzisionswerkzeugaufnahme
  • Ansteuerung der rollfeed® Achse (Freischalten Steuerung / Montage Servo-Regler / Verlegen und Anschließen elektrischer Kabel)
  • rollfeed®Achse einmalig in der PLC definieren
  • Erstellung rollfeed® CNC Programm
  • rollfeed® Prozess starten
  • Maßkorrekturen erfolgen wie bisher über die Werkzeug –
    korrektur oder Nullpunktverschiebung

Drehmaschinen mit angetriebenen Werkzeugen und BMT Schnittstelle

Bedarf:

  • rollfeed® Unit „TurretDrive“
  • quickchange (Capto) Präzisions-Werkzeugaufnahme
  • quickchange (Capto) Präzisions-Werkzeughalter
  • rollfeed®Wendeschneidplatte

Inbetriebnahme:

  • rollfeed® Unit z. B. auf Revolver oder Werkzeugschlitten montieren und ausrichten (Fotostrecke unten)
  • Werkzeuglage definieren (0° Lage der VQC Präzisionswerkzeugaufnahme)
  • Einmaliges Einstellen der Spitzenhöhe über Y-Achse oder Distanzscheibe unter der VQC Präzisionswerkzeugaufnahme (Fotostrecke unten)
  • Angetriebene Werkzeug-Drehachse einmalig auch als Stellachse definieren (in PLC)
  • Erstellung rollfeed® CNC Programm
  • rollfeed® Prozess starten
  • Maßkorrekturen erfolgen wie bisher über die Werkzeugkorrektur oder Nullpunktverschiebung

Einmessen

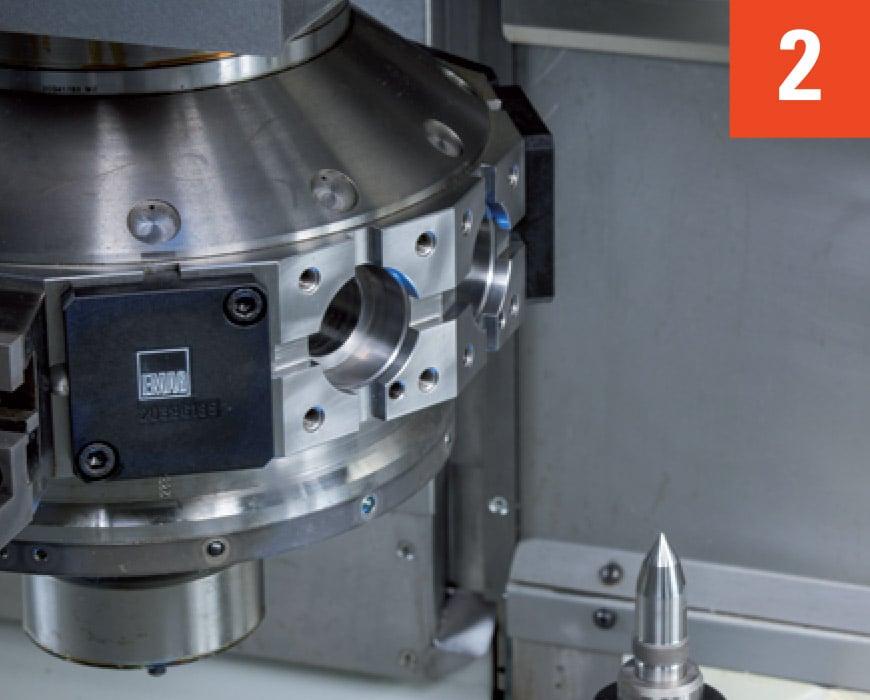

Revolver

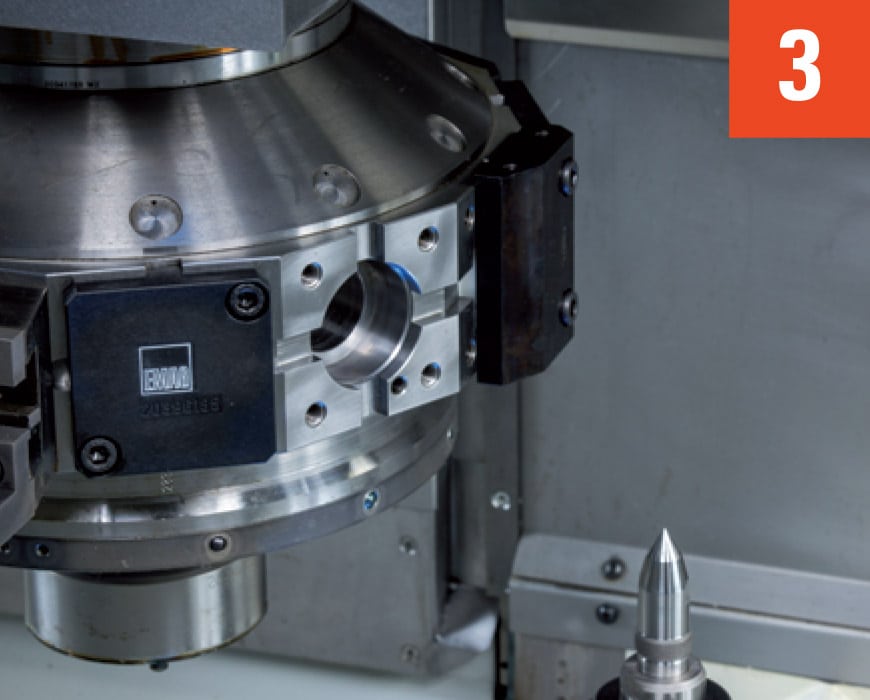

Versteifung Werkzeugplatz 2

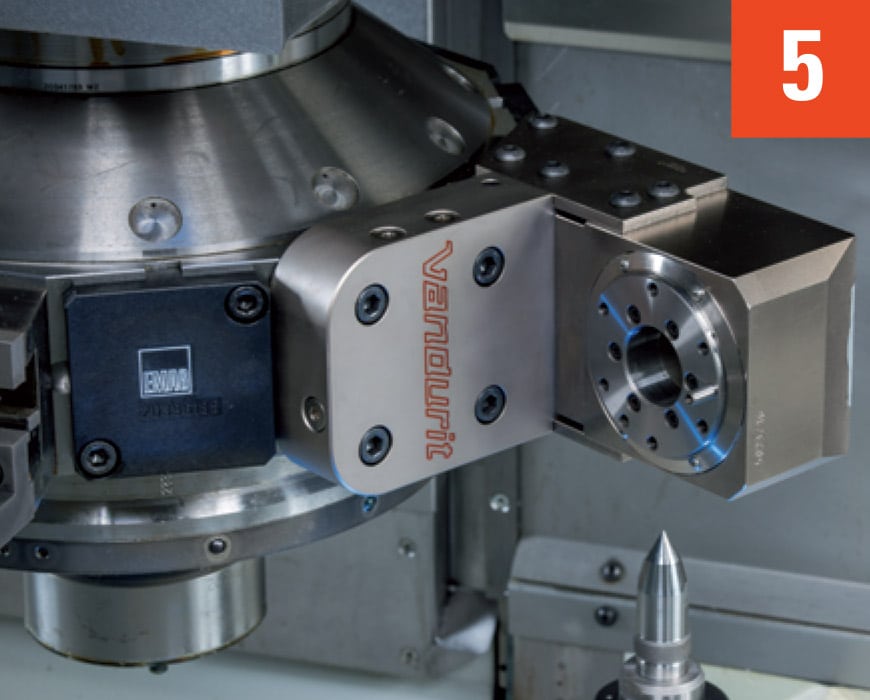

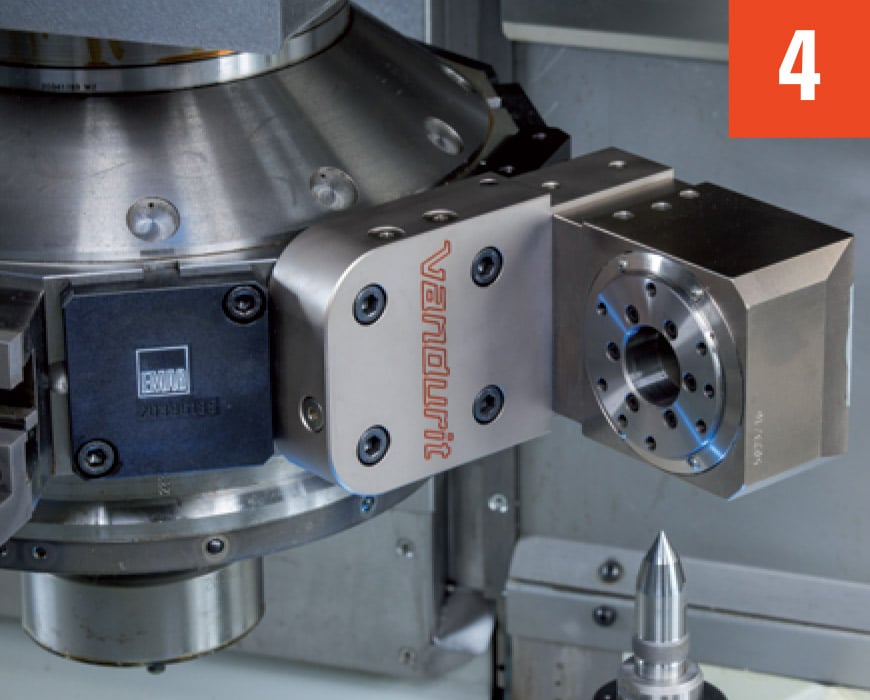

Montage rollfeed® Aggregat

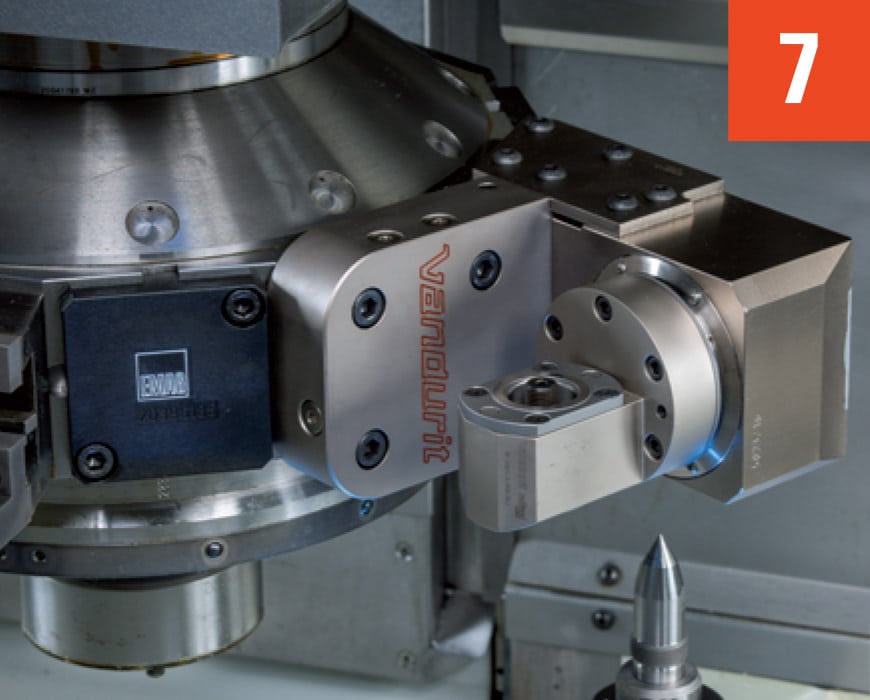

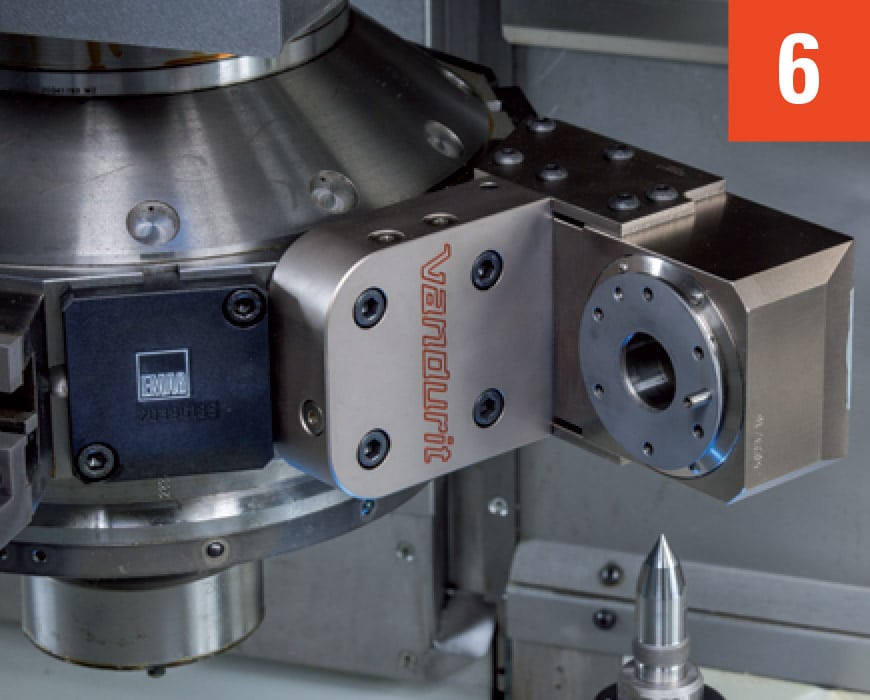

Mechanische Verbindung
Werkzeugplätze

Herstellung Drehmitte

quickchange Werkzeugaufnahme

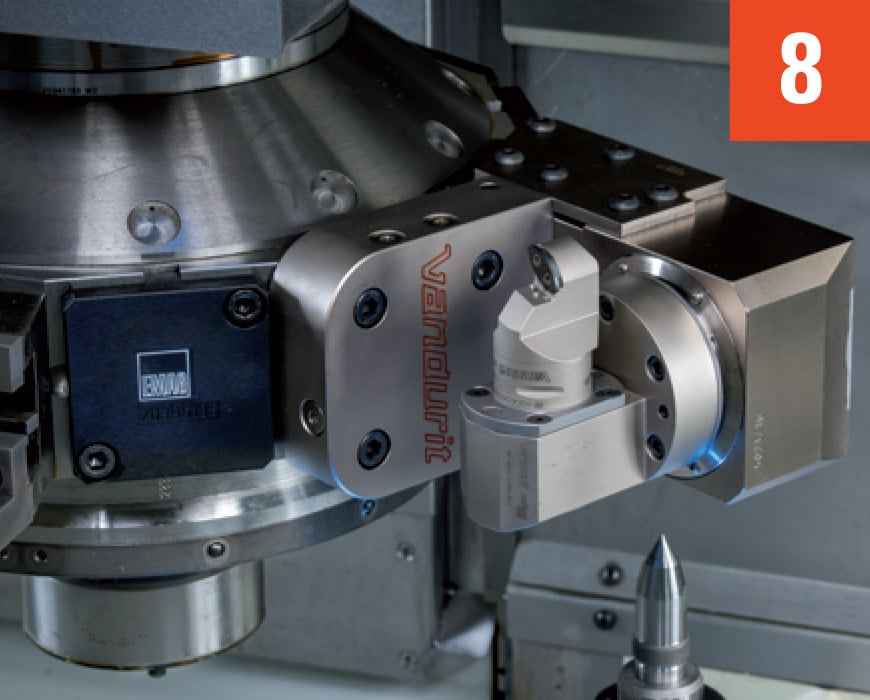

quickchange Werkzeughalter

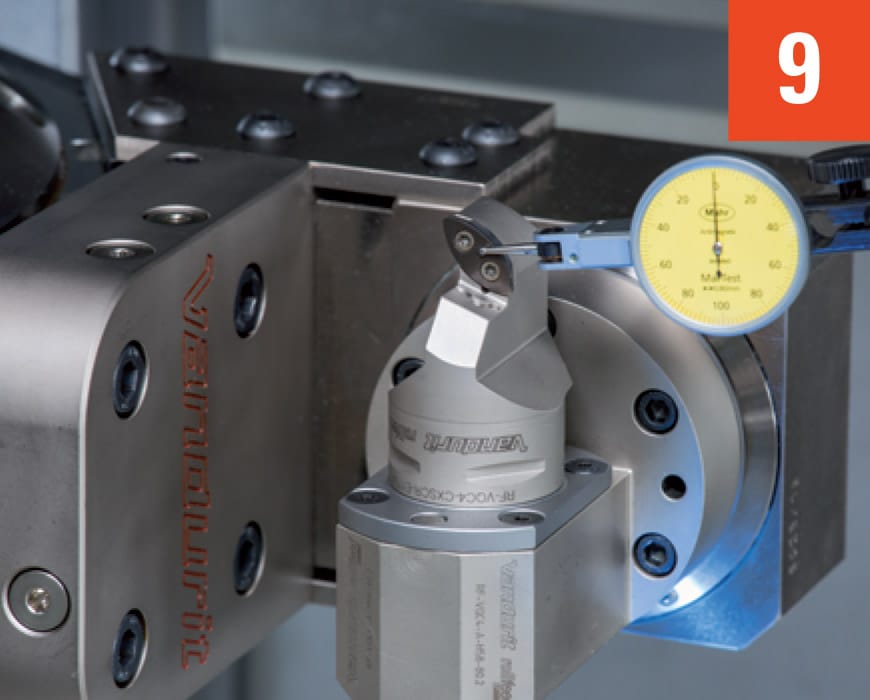

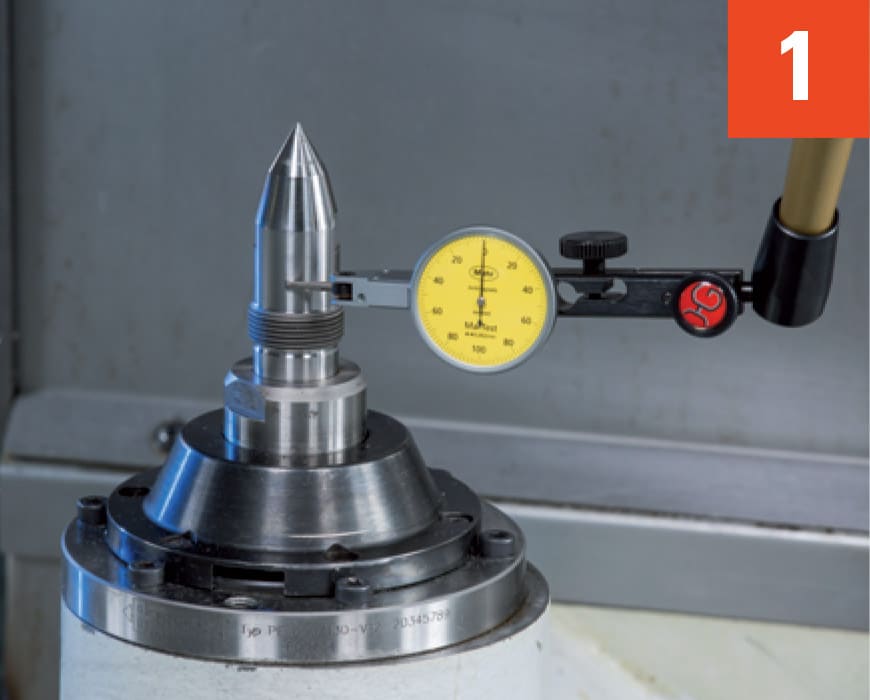

Einmessen Werkzeug

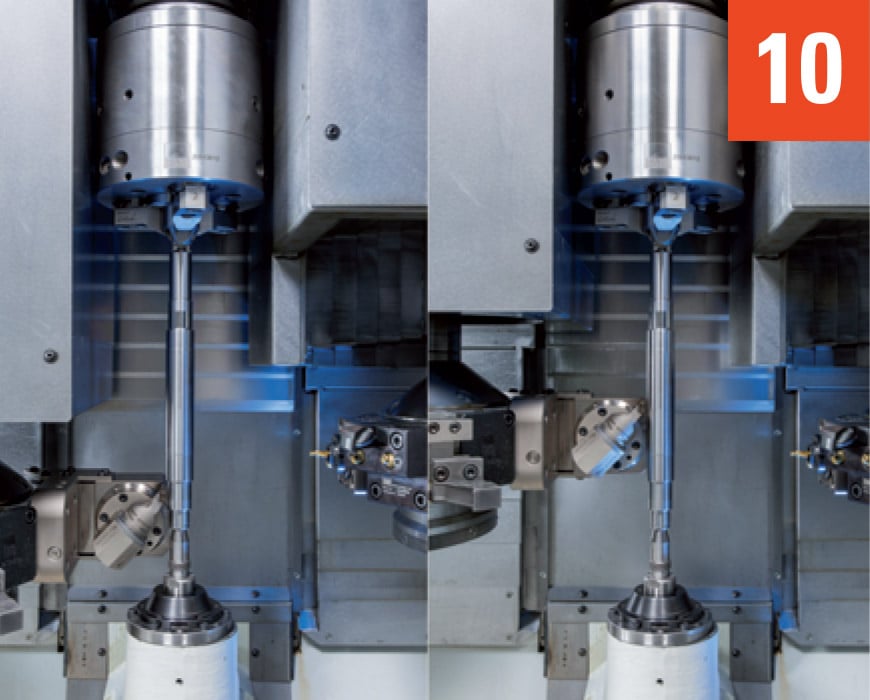

rollfeed® Prozessstart
